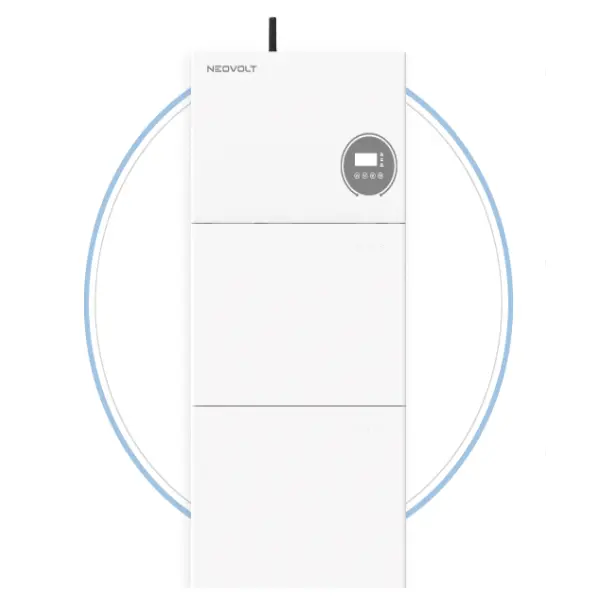

Что такое однофазный гибридный инвертор мощностью 10 кВт и как он поддерживает современные энергетические системы?

A Однофазный гибридный инвертор мощностью 10 кВтпредназначен для координации солнечных панелей, аккумуляторов, бытовых или коммерческих нагрузок, а также коммунальной сети в рамках одной системы управления энергопотреблением. Для пользователей, имеющих дело с высоким спросом на электроэнергию, нестабильным электроснабжением, растущими затратами на электроэнергию или ограниченным пространством на крыше, правильный инвертор может помочь улучшить собственное потребление солнечной энергии и обеспечить структурированный путь к резервному питанию от батарей. В этом руководстве объясняется, как работает однофазный гибридный инвертор мощностью 10 кВт, что делают его основные компоненты, какие характеристики имеют значение и как спланировать надежную систему с учетом реальных потребностей в энергии.

1. Общие сведения об однофазном гибридном инверторе мощностью 10 кВт.

Гибридный инвертор сочетает в себе функции солнечного инвертора и аккумуляторного инвертора в одном согласованном устройстве. Вместо того, чтобы рассматривать солнечную генерацию и хранение энергии как совершенно отдельные системы, она может управлять потоками энергии между фотоэлектрическими панелями, батареями, электрическими нагрузками и энергосистемой. Эта конфигурация особенно полезна для объектов недвижимости, которые хотят увеличить собственное потребление солнечной энергии, сохраняя при этом доступ к сетевому электричеству и резервному аккумулятору.

Значение «10 кВт» относится к номинальной мощности переменного тока инвертора. Обозначение «однофазный» указывает тип источника электропитания, для работы с которым он предназначен. Фактическое напряжение, частота, максимальный ток, диапазон входного фотоэлектрического модуля, диапазон напряжения батареи и требования к сети зависят от конкретной модели и рынка.

Гибридный инвертор также может поддерживать несколько стратегий эксплуатации, включая собственное потребление, резервное питание от батареи, управление временем использования энергии и контролируемую зарядку сети. Однако функции различаются в зависимости от модели, поэтому установщикам всегда следует проверять техническую документацию производителя перед проектированием системы.

2. Как он управляет различными источниками энергии?

Основным преимуществом гибридной архитектуры является скоординированное управление энергопотреблением. Солнечная электроэнергия вырабатывается в виде энергии постоянного тока, тогда как большинство бытовых и коммерческих приборов используют мощность переменного тока. Батареи хранят энергию постоянного тока, а электросеть подает переменный ток. Инвертор действует как точка управления и преобразования между этими источниками.

В типичной стратегии самопотребления солнечная энергия сначала обеспечивает активные нагрузки. Избыточная энергия может затем заряжать батарею, а дополнительная электроэнергия потенциально может экспортироваться в сеть, если это разрешено. Когда производство солнечной энергии снижается, батарея может поддерживать нагрузку до того, как будет использовано электричество из сети, в зависимости от выбранного режима работы.

Такой скоординированный подход может помочь решить общую проблему: пик выработки солнечной энергии часто приходится на дневное время, тогда как спрос на электроэнергию в жилых домах может увеличиться вечером. Аккумуляторная батарея позволяет перенаправить часть дневной солнечной генерации на более позднее потребление.

3. Почему важна мощность 10 кВт?

Инвертор класса 10 кВт может подойти для объектов, где потребность в электроэнергии значительно выше, чем в небольших жилых домах. Его можно использовать в больших домах, мастерских, небольших коммерческих зданиях, фермах, офисах или других объектах со значительными однофазными нагрузками.

Важным моментом является не просто цифра «10 кВт». Инвертор должен соответствовать фактическому профилю нагрузки на объекте. В объекте недвижимости может наблюдаться высокий краткосрочный пик, вызванный работой двигателей, насосов, компрессоров, кондиционеров или другого оборудования, при этом средняя нагрузка остается гораздо ниже.

4. Какие технические характеристики наиболее важны?

На этикетках продуктов гибридные инверторы могут выглядеть похожими, но подробные характеристики могут существенно отличаться. Тщательное сравнение должно быть сосредоточено на электрической совместимости, а не только на номинальной мощности.

Характеристики выхода переменного тока

Однофазный инвертор мощностью 10 кВт обычно работает в диапазоне 220–240 В на рынках, использующих эту конфигурацию питания, с частотой 50 или 60 Гц в зависимости от электрической сети. Для некоторых продуктов мощностью 10 кВт выходной переменный ток составляет около 43–46 А при напряжении 220–240 В, но точное значение зависит от номинального напряжения и конструкции.

Фотоэлектрический вход и MPPT

Максимальное входное напряжение PV, диапазон рабочего напряжения, максимальный ток PV, ток короткого замыкания и количество каналов MPPT являются важными характеристиками. Большее количество каналов MPPT может обеспечить большую гибкость, когда ориентация крыши, условия затенения или конфигурации струн различаются.

Эффективность

Эффективность преобразования влияет на то, сколько генерируемой энергии достигает нагрузки или аккумулятора. Опубликованные характеристики моделей гибридных инверторов мощностью 10 кВт могут приближаться к диапазону выше 90%, но максимальную эффективность не следует интерпретировать как эффективность, достигаемую в любых условиях эксплуатации.

Защита и корпус

При наружной установке или установке с высокими требованиями защита от пыли и воды, управление температурой, защита от перенапряжения, защита от перегрузки по току и соответствующие условия установки могут напрямую влиять на долгосрочную надежность.

Например, текущие однофазные продукты мощностью 10 кВт, представленные на рынке, имеют существенные различия в напряжении батареи, конфигурации MPPT, максимальной входной фотоэлектрической энергии, переменном токе, номинале корпуса и интерфейсах связи. Вот почему для окончательного проектирования системы всегда следует использовать точное техническое описание модели.

5. Как следует планировать хранение аккумуляторов?

Емкость аккумулятора и мощность инвертора — это два разных понятия. Инвертор мощностью 10 кВт характеризует мощность, а емкость аккумулятора обычно выражается в кВтч и описывает, сколько энергии можно сохранить.

Например, аккумулятор с полезной емкостью 20 кВтч не означает, что он может автоматически непрерывно выдавать 10 кВт. Максимальный ток заряда/разряда аккумулятора, напряжение, пределы BMS, температура, состояние заряда и совместимость с инвертором — все это влияет на фактическую производительность.

Вопросы по аккумулятору, которые следует проверить перед установкой

• Совместимо ли напряжение аккумулятора с инвертором?
• Поддерживает ли инвертор химический состав батареи и протокол связи BMS?
• Каков максимальный ток непрерывной зарядки?
• Каков максимальный непрерывный ток разряда?
• Сколько полезной энергии доступно?
• Можно ли добавить дополнительные аккумуляторные модули позже?
• Одобряет ли производитель батареи конкретную модель инвертора?

6. Как следует подобрать солнечную фотоэлектрическую систему?

Фотоэлектрическая батарея должна быть спроектирована в соответствии с допустимым напряжением постоянного тока, током, максимальной фотоэлектрической мощностью инвертора и рабочим диапазоном MPPT. Некоторые однофазные гибридные модели мощностью 10 кВт допускают входную мощность фотоэлектрических систем, превышающую мощность переменного тока инвертора, что может помочь улучшить выработку солнечной энергии в периоды слабого солнечного света или неблагоприятной погоды.

Например, опубликованные спецификации различных продуктов мощностью 10 кВт показывают максимальные значения входной фотоэлектрической энергии в диапазоне от примерно 13 кВт до 20 кВт или более, в зависимости от архитектуры. Эти цифры являются примерами, а не универсальными требованиями, поэтому необходимо соблюдать ограничения производителя инвертора.

Контрольный список проектирования фотоэлектрических систем

1. Рассчитайте ожидаемое годовое и сезонное производство солнечной энергии.
2. Проверьте минимальное и максимальное напряжение струны.
3. Проверьте максимальный ток каждого входа MPPT.
4. Учитывайте низкотемпературное увеличение напряжения холостого хода фотоэлектрических модулей.
5. Оцените затенение и различную ориентацию крыши.
6. Сопоставьте конфигурацию строки с доступными каналами MPPT.
7. Подтвердите местные требования к электричеству и подключению к сети.

Правильная конструкция струны особенно важна, поскольку превышение предельных значений напряжения или тока может повредить оборудование или привести к тому, что система будет работать вне предусмотренных условий.

7. Что происходит во время отключения электроэнергии?

Одной из основных причин, по которой пользователи выбирают гибридные системы, является резервное питание. Однако само по себе слово «гибрид» не гарантирует, что каждый инвертор сможет обеспечить резервное электроснабжение во время отключения электроэнергии.

Система с возможностью резервного копирования обычно нуждается в совместимой батарее и инверторе, предназначенном для изоляции защищенных нагрузок от электросети в случае сбоя питания в сети. Затем инвертор обеспечивает соответствующее местное питание переменным током для резервных цепей.

Это различие имеет значение, поскольку стандартные солнечные инверторы, подключенные к сети, обычно отключаются, когда энергосистема недоступна. Защита от изолирования необходима для предотвращения непреднамеренного включения электросети.

При планировании резервного копирования следует учитывать

• Какие цепи считаются важными?
• Какова совокупная продолжительная нагрузка?
• Какие приборы имеют большой пусковой ток?
• Как долго следует поддерживать резервное питание?
• Сколько энергии доступно в аккумуляторе?
• Может ли солнечная батарея перезарядить батарею во время отключения электроэнергии?

Например, резервный контур может отдавать приоритет холодильникам, освещению, сетевому оборудованию, насосам, системам безопасности, компьютерам или выбранному оборудованию HVAC, а не пытаться управлять каждым устройством одновременно.

8. Каких проблем при установке следует избегать?

Многие системные проблемы вызваны не самим инвертором, а несоответствием между инвертором, аккумулятором, фотоэлектрической батареей, электрическими нагрузками и условиями установки.

Превышение допустимой нагрузки

Подключение слишком большого количества мощных устройств к резервному выходу может привести к срабатыванию защиты от перегрузки. Большие двигатели и компрессоры требуют особого внимания, поскольку их пусковой ток может значительно превышать нормальный рабочий ток.

Игнорирование ограничений батареи

Инвертор мощностью 10 кВт может требовать значительный ток батареи при работе на высокой мощности. Поэтому аккумуляторная батарея с недостаточной способностью к разрядке может ограничить фактическую доступную мощность инвертора.

Использование неправильной конфигурации строки PV

Напряжение и ток должны оставаться в пределах указанного входного диапазона инвертора при изменении погодных условий. Фотоэлектрическое напряжение следует проверять как при ожидаемых рабочих температурах, так и при наихудших условиях.

Предполагая, что каждый гибридный инвертор имеет одинаковые функции

Возможности резервного копирования, автономная работа, интеграция генератора, экспортный контроль, зарядка аккумулятора от сети, параллельная работа и функции мониторинга различаются в зависимости от модели. Эти функции следует подтверждать из документации продукта, а не выводить из слова «гибрид».

9. Как можно построить практическую энергетическую систему?

Самый надежный подход — начать с энергетического поведения объекта, а не выбирать инвертор исключительно на основе его номинальной мощности.

Такой подход помогает предотвратить распространенную ошибку при покупке: выбор мощного инвертора без учета аккумулятора, солнечной батареи, электрической фазы или фактического профиля нагрузки. Правильно интегрированная система может более эффективно использовать доступную солнечную генерацию, обеспечивая при этом более предсказуемую стратегию управления энергией.

Предприятиям и домохозяйствам, которые ожидают роста своих потребностей в электроэнергии, следует также учитывать масштабируемость. Расширение аккумуляторной батареи, параллельная работа инвертора, интерфейсы связи, платформы мониторинга и будущая фотоэлектрическая мощность могут повлиять на долгосрочную ценность установки.

10. Часто задаваемые вопросы

Создание более надежного решения для солнечной энергетики и хранения данных

Однофазный гибридный инвертор мощностью 10 кВт может служить центральным компонентом управления энергопотреблением современной системы, состоящей из солнечной энергии и накопителей. Его значение определяется не только цифрой в 10 кВт. Реальная производительность зависит от того, насколько хорошо инвертор сочетается с фотоэлектрической батареей, батареей, электрическими нагрузками, подключением к сети, требованиями к резервному копированию и рабочей средой.

Покупателям и планировщикам проектов четкое понимание этих взаимосвязей позволяет избежать несовместимых компонентов, неожиданных ограничений мощности и ненужных системных затрат. Перед установкой крайне важно изучить полную техническую спецификацию, особенно если система будет использоваться для резервного питания или в приложениях с высокими требованиями.
