Шкаф ESS с жидкостным охлаждением мощностью 125 кВт/261 кВтч

Благодаря элементам LFP емкостью 314 Ач, сроку службы более 8000 циклов, разнице температур элементов в пределах 3 °C и 10-летней гарантии на элементы шкаф ESS с жидкостным охлаждением Sinoah Energy мощностью 125 кВт/261 кВт ч подходит для заводов, отелей, складов, коммерческих зданий, проектов по использованию солнечной энергии и систем хранения данных, а также для зарядных станций для электромобилей. Его компактный корпус размером 1050×1350×2400 мм занимает площадь около 1,4 м² и обеспечивает защиту IP55 для требовательной наружной установки.

Универсальная конструкция для более быстрого коммерческого развертывания ESS

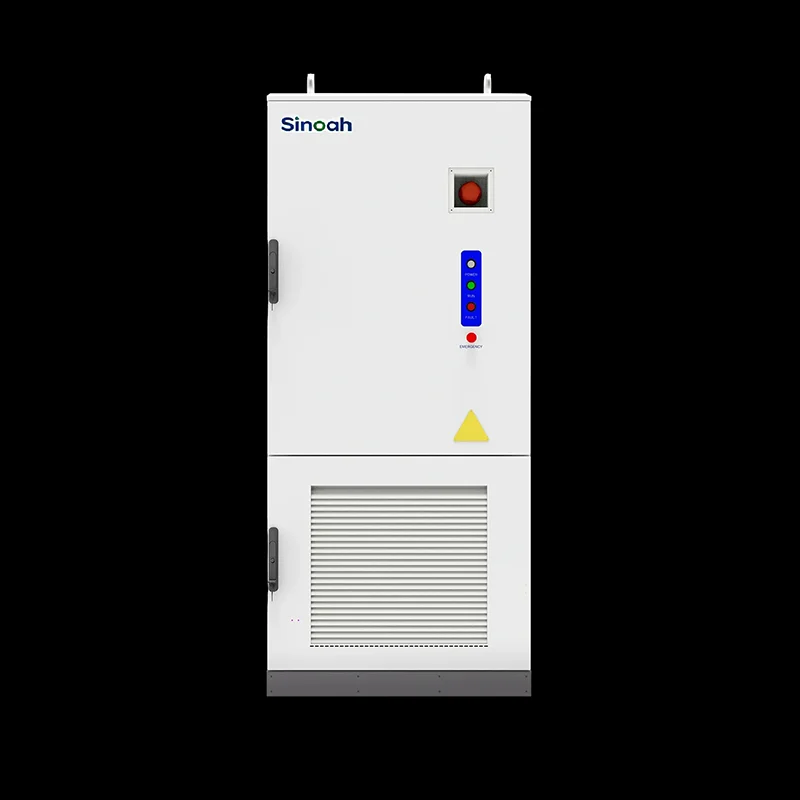

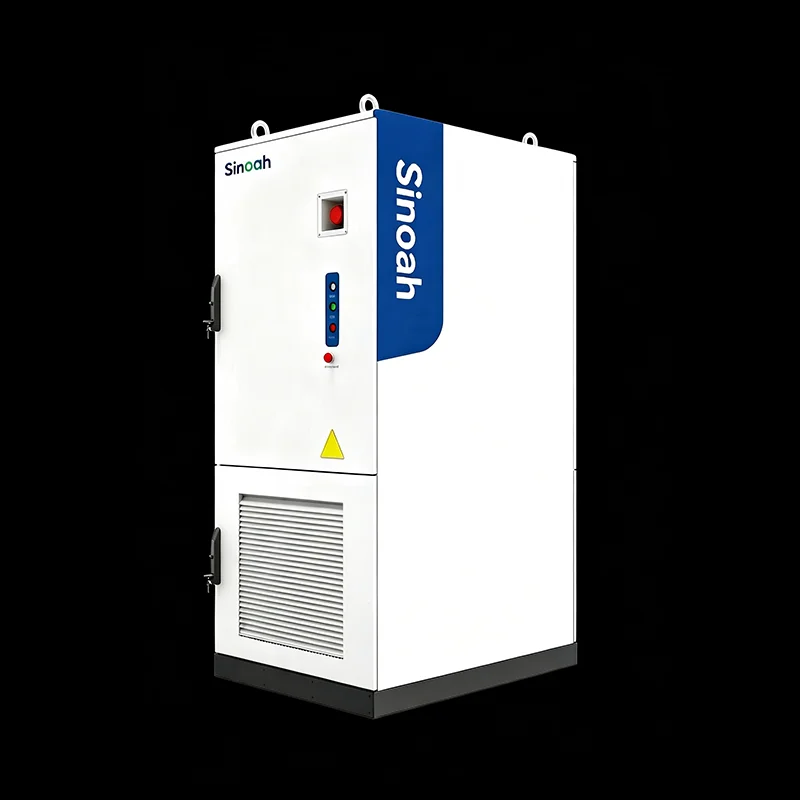

Шкаф ESS с жидкостным охлаждением Sinoah Energy мощностью 125 кВт / 261 кВтч объединяет ключевые компоненты, необходимые для коммерческого хранения энергии, в одну систему заводской сборки. В аккумуляторной системе используются элементы LFP 3,2 В/314 Ач, сконфигурированные как 1P260S, обеспечивающие емкость 261 кВтч в диапазоне напряжения постоянного тока 728–936 В.

Двунаправленный PCS мощностью 125 кВт с выходным напряжением 400 В переменного тока управляет двусторонним преобразованием энергии между батареей и сетью, а встроенная система BMS постоянно контролирует состояние батареи на уровне ячеек. Встроенная система EMS управляет операционными стратегиями, такими как снижение пиковых нагрузок, перераспределение нагрузки, оптимизация тарифов и использование возобновляемых источников энергии. Интегрированное распределение электроэнергии, измерение, автоматические выключатели, защита от перенапряжения, охлаждение и защита от аэрозольного пожара еще больше снижают сложность установки на объекте.

Поскольку шкаф предварительно собран и протестирован на заводе, клиентам в основном необходимо подготовить фундамент для установки и выполнить необходимые электрические соединения, что помогает сократить время развертывания по сравнению с отдельно установленной батареей, АСУ ТП и оборудованием управления.

Мощность 125 кВт и мощность 261 кВтч для коммерческого управления энергопотреблением

Сочетание выходной мощности 125 кВт и энергоемкости 261 кВтч обеспечивает практический баланс между управлением энергопотреблением и перераспределением энергии. Для предприятий с кратковременными пиками спроса система может быстро разряжаться, чтобы снизить потребность в электроэнергии в сети. Для приложений по времени использования он может заряжаться в периоды с меньшими затратами и разряжаться, когда цены на электроэнергию выше.

Фактическая продолжительность резервного копирования зависит от подключенной нагрузки. При постоянной нагрузке 125 кВт номинальная мощность 261 кВтч соответствует примерно двум часам теоретического энергоснабжения без учета потерь в системе и резервных настроек. Более низкие критические нагрузки могут продлить доступную продолжительность резервного питания, что делает шкаф пригодным для различных стратегий аварийного электропитания.

Усовершенствованное жидкостное охлаждение с температурной балансировкой в ​​пределах 3°C

Однородность температуры аккумулятора оказывает прямое влияние на старение элементов, безопасность и долгосрочную работу системы. В Sinoah Energy ECO-E261LP-2A используется жидкостное охлаждение на уровне корпуса для поддержания разницы температур элементов в пределах 3°C.

Более равномерная температура элементов помогает снизить локальное тепловое напряжение и обеспечить стабильную производительность зарядки и разрядки. Система жидкостного охлаждения сочетается с принудительным воздушным охлаждением PCS и других электрических компонентов, создавая гибридную архитектуру управления температурным режимом.

Этот подход также поддерживает компактную конструкцию шкафа, позволяющую разместить аккумулятор емкостью 261 кВтч в корпусе размером 1050×1350×2400 мм. Система рассчитана на работу при температуре окружающей среды от -25°С до +55°С.

Интеллектуальная EMS для снижения пиковых нагрузок, смещения нагрузки и оптимизации солнечной энергии

Интегрированная EMS позволяет кабинету Sinoah Energy ESS реагировать на изменение спроса на электроэнергию и цен на энергию. Вместо того, чтобы работать только в качестве резервной батареи, система может активно управлять тем, как и когда хранится и используется электроэнергия.

1. Снижение пиков и переключение нагрузки

В периоды высокого спроса на электроэнергию EMS может дать команду аккумулятору разрядиться и уменьшить количество энергии, потребляемой из сети. В периоды низкого спроса система может подзарядить батарею. Это помогает предприятиям управлять пиками спроса и оптимизировать профиль потребления электроэнергии.

2. Оптимизация тарифов по времени использования

Предприятия, работающие по тарифам на электроэнергию по времени использования, могут заряжать аккумулятор в периоды с меньшими затратами и разряжать его в периоды с более высокими затратами. Финансовая выгода зависит от местных цен на электроэнергию, графиков работы, эффективности системы и стратегии велосипедного движения.

3. Интеграция фотоэлектрических систем и систем хранения данных

В коммерческих зданиях, оснащенных фотоэлектрическими солнечными батареями, избыточную солнечную генерацию можно хранить, а не экспортировать, когда спрос на месте низкий. Накопленную энергию можно затем использовать позже, когда генерация солнечной энергии уменьшится, что улучшит самопотребление солнечной энергии и уменьшит зависимость от электроэнергии из сети.

4. PV + хранение + зарядка EV

Зарядка электромобилей может привести к внезапному увеличению потребности в электроэнергии на объекте. Шкаф ESS мощностью 125 кВт может выступать в качестве энергетического буфера для зарядной инфраструктуры, помогая предприятиям управлять зарядными нагрузками и потенциально снижать потребность в дорогостоящей модернизации сетевых подключений в зависимости от электрических условий на объекте.

5. Аварийное электроснабжение.

Если система настроена на резервную работу, она может обеспечивать электропитание назначенных критических нагрузок во время перебоев в сети. Доступная продолжительность резервного копирования зависит от профиля нагрузки, настроек резерва, конфигурации АСУ ТП и электрической схемы объекта.

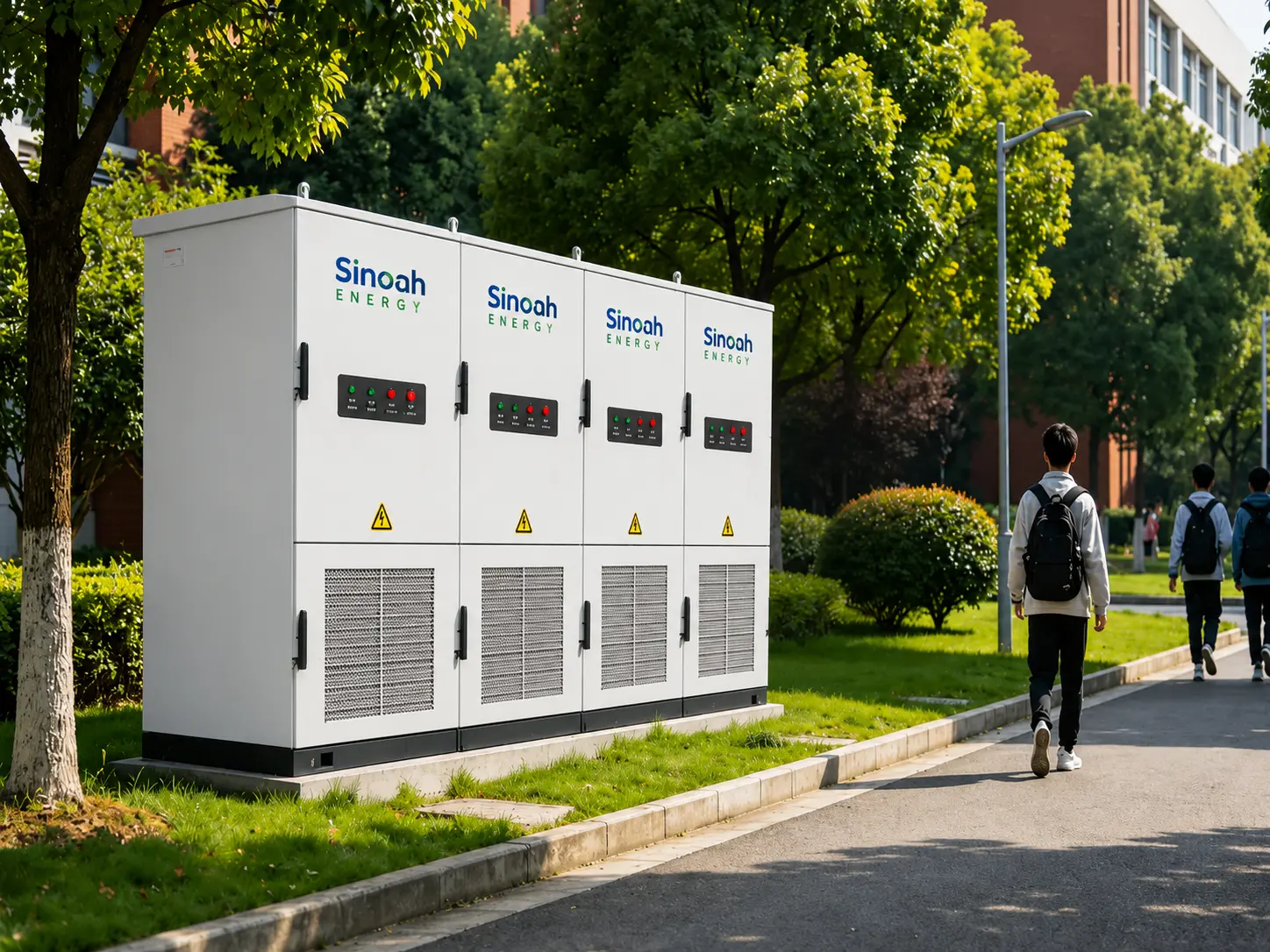

Компактный шкаф IP55 для наружной коммерческой установки

Коммерческие проекты по хранению энергии часто имеют ограниченное пространство внутри помещений, поэтому важным фактором является установка на открытом воздухе. Шкаф Sinoah Energy имеет размеры 1050×1350×2400 мм и занимает площадь примерно 1,4 м².

Его корпус IP55 обеспечивает защиту от проникновения пыли и водяных струй, а защита от коррозии C4 позволяет устанавливать его в промышленных и прибрежных зонах. Защита от коррозии C5 также доступна, если этого требуют условия проекта.

Место установки должно иметь подходящее бетонное основание, достаточную вентиляцию и безопасные зазоры, а также соответствующий доступ для осмотра и обслуживания.

Многоуровневая защита аккумулятора и противопожарная безопасность

Безопасность имеет решающее значение при использовании литиевой аккумуляторной системы мощностью 261 кВтч в коммерческой среде. Sinoah Energy сочетает в себе мониторинг на уровне ячеек, защиту BMS, управление температурным режимом и пожаротушение внутри шкафа.

BMS контролирует рабочие условия и обеспечивает защиту от перенапряжения, понижения напряжения, перегрузки по току, перегрева и короткого замыкания. Система пожаротушения уровня PACK на основе аэрозоля интегрирована для реагирования на обнаруженные события пожара на уровне батареи.

Система разработана в соответствии с международными стандартами и требованиями сертификации, включая UN38.3, IEC 62619, IEC 63056, IEC 62477-1, IEC 61000-6-2/4 и UL 9540A. Применимое соответствие сети включает конфигурации EN 50549, G99, VDE4105, NRS097, C10/11, CEI0-21 и CEI0-16 в соответствии с требованиями целевого рынка и проекта.

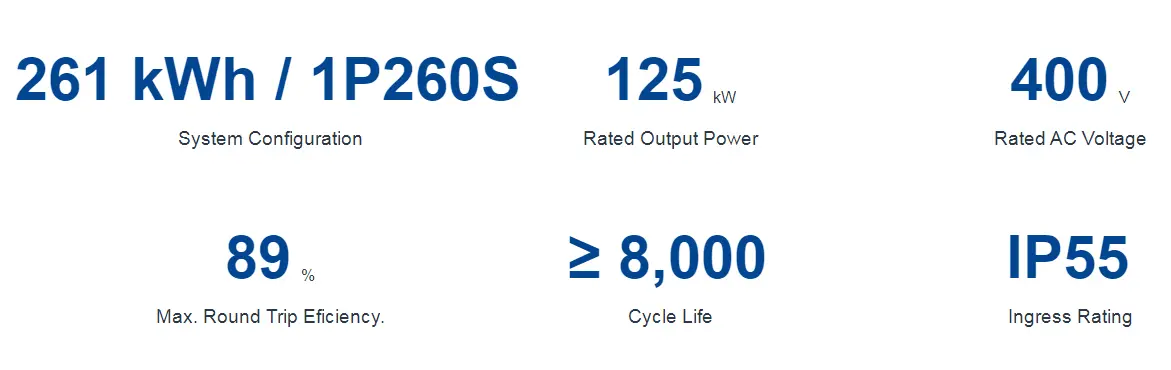

Технические характеристики

Типичные применения шкафа ESS мощностью 125 кВт/261 кВтч

1. Производственные мощности

Заводы, имеющие оборудование, производственные линии, компрессоры или другое мощное оборудование, могут использовать эту систему для сокращения пиков спроса и переноса потребления энергии в периоды с меньшими затратами.

2. Гостиницы и коммерческие здания

Отели, офисы, торговые центры и другие коммерческие здания могут сочетать аккумуляторные батареи с фотоэлектрическими солнечными батареями, чтобы улучшить собственное потребление, управлять пиковым спросом и поддерживать критические нагрузки во время перебоев в сети.

3. Склады и логистические центры

Склады могут использовать шкаф для управления потреблением электроэнергии от освещения, отопления, вентиляции и кондиционирования, охлаждения, систем автоматизации и зарядного оборудования, обеспечивая при этом резервную энергию для основных операций.

4. Коммерческие проекты солнечной энергии и хранения энергии

Система сохраняет излишки фотоэлектрической генерации в периоды низкого спроса на месте и высвобождает накопленную энергию, когда солнечная выработка снижается, помогая предприятиям увеличить ценность своих инвестиций в солнечную энергию.

5. Инфраструктура зарядки электромобилей

Шкаф ESS может обеспечить дополнительную мощность для коммерческих приложений зарядки электромобилей, буферизуя высокие зарядные нагрузки и снижая влияние одновременной потребности в зарядке на подключение к сети.

Пример: управление энергопотреблением коммерческого отеля

Отель на 120 номеров с солнечной фотоэлектрической системой мощностью 150 кВт, инфраструктурой для зарядки электромобилей и годовым потреблением электроэнергии около 450 000 кВтч может испытывать значительные пики спроса во время дневной регистрации заезда и вечерних операций.

При соответствующей стратегии EMS шкаф ESS Sinoah Energy 125 кВт / 261 кВтч может разряжаться в периоды высокого спроса на объекте, хранить излишки солнечной энергии и заряжать в периоды более низких тарифов. Потенциальная экономия зависит от фактического профиля нагрузки отеля, структуры тарифов, солнечной генерации, графика работы и платы за местную сеть.

Для этого типа проекта система может одновременно решать вопросы управления пиковым спросом, самостоятельного потребления солнечной энергии, оптимизации времени использования и требований к аварийному питанию, а не полагаться на единую стратегию энергосбережения.

Долгосрочная надежность и техническая поддержка в Великобритании

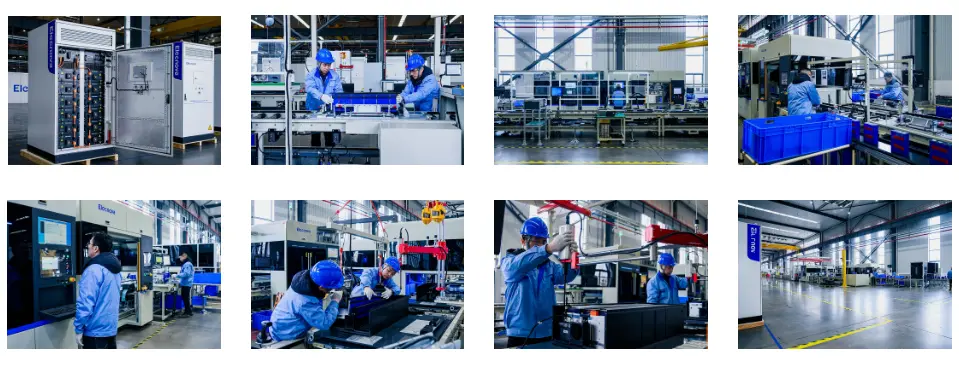

Sinoah Energy сочетает прямое производство с технической поддержкой в ​​Великобритании для коммерческих проектов по хранению энергии. Система мощностью 125 кВт / 261 кВтч обеспечивает срок службы более 8000 циклов и 10-летнюю гарантию на элемент, что поддерживает долгосрочное планирование проекта.

Являясь интегрированной системой, шкаф обеспечивает единое скоординированное решение для аккумуляторной батареи, PCS, BMS, EMS, охлаждения, распределения питания и функций безопасности. Sinoah Energy также может поддерживать настройку для конкретного проекта, планирование установки, расширение системы и технические требования для различных коммерческих объектов.

Реальное применение: отель на 120 номеров сокращает затраты на электроэнергию на 30 %

Отель на 120 номеров на юго-востоке Великобритании оснащен солнечной фотоэлектрической системой мощностью 150 кВт, зарядными устройствами для электромобилей для гостей и годовым потреблением электроэнергии около 450 000 кВтч. Отель работает по тарифу по времени использования: пиковые тарифы на электроэнергию составляют 32 пенса за кВтч, а в непиковое время — 11 песо за кВтч.

До установки потребность отеля в электроэнергии регулярно достигала около 180 кВт во время дневной регистрации заезда, работы кухни и вечернего обслуживания. Эти пики спроса увеличили затраты на электроэнергию, в то время как часть дневной солнечной энергии отеля экспортировалась в сеть по относительно низким тарифам.

После установки шкафа ESS с жидкостным охлаждением Sinoah Energy мощностью 125 кВт / 261 кВтч встроенная система EMS была настроена для снижения пиковых нагрузок, оптимизации солнечной энергии и управления энергопотреблением во время использования. Во время пикового спроса во второй половине дня батарея разряжалась, снижая потребность в сети примерно со 180 кВт до уровня ниже 125 кВт, что обеспечивало более 10 000 фунтов стерлингов потенциальной годовой экономии, связанной со спросом.

В то же время излишки солнечной энергии, которые ранее экспортировались, можно было хранить в аккумуляторе емкостью 261 кВтч и использовать во время вечерних операций. В приведенных в качестве примера условиях эксплуатации собственное потребление солнечной энергии увеличилось примерно с 50% до более чем 85%, что привело к дополнительной экономии электроэнергии.

Система также взимала плату в ночное время вне пиковой нагрузки по цене примерно 11 пенсов/кВтч и разряжала в периоды более высоких затрат по цене около 32 пенсов/кВтч. Эта разница в цене в 21 пенс/кВтч создала дополнительную возможность для тарифного арбитража в зависимости от эффективности батареи и фактической стратегии эксплуатации объекта.

Основываясь на этих эксплуатационных предположениях, отель может достичь общей годовой экономии энергии в размере более 25 000 фунтов стерлингов, а также получить возможность резервного питания и более эффективно использовать свою солнечную фотоэлектрическую систему. Благодаря сроку службы более 8000 циклов и 10-летней гарантии на элементы система Sinoah Energy обеспечивает долгосрочное решение для снижения затрат на электроэнергию и повышения устойчивости электропитания.

Часто задаваемые вопросы

1. Насколько система ESS мощностью 125 кВт/261 кВтч может сэкономить бизнесу?

Потенциальная экономия зависит от тарифов на электроэнергию, платы за пиковую нагрузку, структуры ежедневной нагрузки, солнечной генерации, стратегии эксплуатации батарей и местных правил. Для подходящих коммерческих объектов снижение пиковых нагрузок, тарифный арбитраж и увеличение собственного потребления солнечной энергии могут привести к значительной ежегодной экономии. Прежде чем рассчитывать ожидаемый период окупаемости, необходимо выполнить анализ нагрузки и тарифов на конкретном объекте.

2. Сколько места требуется для установки системы?

Шкаф имеет размеры 1050×1350×2400 мм и занимает площадь примерно 1,4 м². Необходимо предусмотреть подходящий бетонный фундамент и достаточное пространство для электрических соединений, требований безопасности, осмотра и технического обслуживания.

3. В чем разница между жидкостным охлаждением и воздушным охлаждением?

В аккумуляторных блоках используется жидкостное охлаждение, позволяющее поддерживать разницу температур элементов в пределах 3°C, улучшая однородность температуры и помогая снизить термическую нагрузку. Принудительное воздушное охлаждение также используется для АСУТП и других компонентов. Эта гибридная конструкция управления температурным режимом обеспечивает более точный контроль температуры батареи, чем воздушная система охлаждения батареи.

4. Как долго аккумулятор емкостью 261 кВтч может обеспечивать резервное питание?

Продолжительность резервного питания зависит от фактической подключенной нагрузки. При постоянной нагрузке 125 кВт 261 кВтч представляют собой примерно два часа теоретической энергии батареи без учета потерь преобразования, рабочих резервов и ограничений системы. Более низкие нагрузки могут обеспечить более длительную продолжительность резервного копирования.

5. Может ли система мощностью 125 кВт/261 кВтч работать с фотоэлектрическими солнечными батареями?

Да. Интегрированная EMS может координировать выработку фотоэлектрических модулей, а также зарядку и разрядку аккумуляторов. Излишки солнечной энергии можно хранить для последующего использования, что помогает увеличить потребление солнечной энергии на месте и сократить расходы на электроэнергию из сети.

6. Может ли система поддерживать зарядку электромобилей?

Да. Шкаф ESS можно интегрировать с коммерческой инфраструктурой зарядки электромобилей. Подавая дополнительную мощность во время высокой потребности в зарядке, он может помочь управлять пиковыми нагрузками на объекте и снизить нагрузку на существующую сеть.

7. Подходит ли шкаф для установки на открытом воздухе?

Да. Шкаф имеет корпус со степенью защиты IP55 и защитой от коррозии C4, что делает его пригодным для установки на открытом воздухе в коммерческих целях. Перед установкой необходимо оценить условия площадки, конструкцию фундамента, зазоры, требования пожарной безопасности и местные правила.
